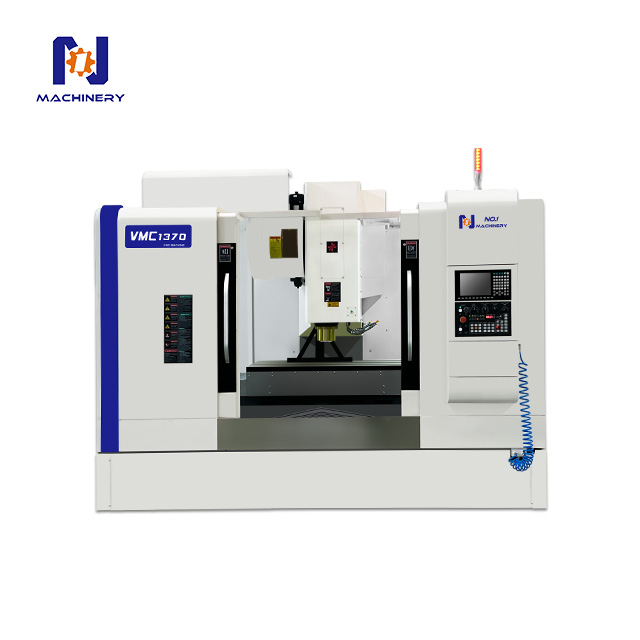

Dik İşleme Merkezi VMC1370

İsteğe bağlı   konfigürasyon

• Siemens,FANUC,Mitsubishi,GSK,KND

• iş mili RPM 10 Triger kayışı /12 Doğrudan tahrik

• Mil yağı soğutucusu

• Mil aracılığıyla soğutma sıvısı

• İş parçası ölçüm probu

• Vidalı talaş konveyörü

• zincir tvpe talaş konveyörü

• 4 eksen/5 eksen

• Mil konikliği BT50


• Takım ayarlama probu




• Ürün Modeli	Birim	VMC1370 (3 Telli ray)	VMC1370 (3-Kablolu)  Demiryolu  Y ekseninde dört tane var)	VMC1370(2 Telli ray+1-Sert ray Y ekseninde dört adet bulunur)
  Çalışma masasının boyutu	mm	1400*700	1400*700	1360*700
  Masa için T şeklinde oluk	mm	5-22*122	5-22*122	5-18*122
  Masadaki maksimum yük	kilogram	1000	1000	1000
  X/Y/Z ray genişliği	mm	55/55/55	45/45/45	55/45/Sert Ray
  X/Y/Z vidalı spesifikasyon	mm	5010/5010/5010	5010/5010/5010	5010/5010/5010
  X/Y/Z Ekseni vuruşu	mm	1300*700*700	1300*700*700	1300*700*700
  X/Y/Z motor torku	NM	18/28/20	18/28/20	28/28/28
  İş milinin tablaya dönük konumu	mm	140-840	140-840	150-750
  Mil Merkezinden sütuna olan mesafe	mm	785	785	785
  Kesme ilerleme hızı	mm/dak	1-8000	1-8000	1-8000
  X/Y/Z ekseni hızlı besleme	m/dak	24/24/24	24/24/24	24/24/18
  Mil ucu konikliği/çapı	mm	BT40/50-150	BT40/50-150	BT50-155
  Mil motor gücü	kw	15	1	15
  Maksimum iş mili hızı	devir/dakika	6000/8000/12000	6000/8000/12000	8000
  Araç Bankası Formu	-	Disk	Disk	Disk
  Bıçak depolama kapasitesi	aletler	24	24	24
  Maksimum takım çapı/ağırlığı	mm/kg	78-120/7,8	112-200/18	112-200/18
  Takım değiştirme süresi	saniye	2.5	2.5	2.5
  Konumlandırma doğruluğu	mm	0.008	0.008	0.008
  Konumlandırma doğruluğunu tekrarlayın	mm	0.005	0.005	0.005
  En küçük konumlandırma birimi	mm	0.005	0.005	0.005
  Takım tezgahının ağırlığı	kilogram	7000/7500	9000/9500	9000/11000
  Dış boyutlar	mm	3700*2750*2950	3700*2750*2950	3700*2750*2950
