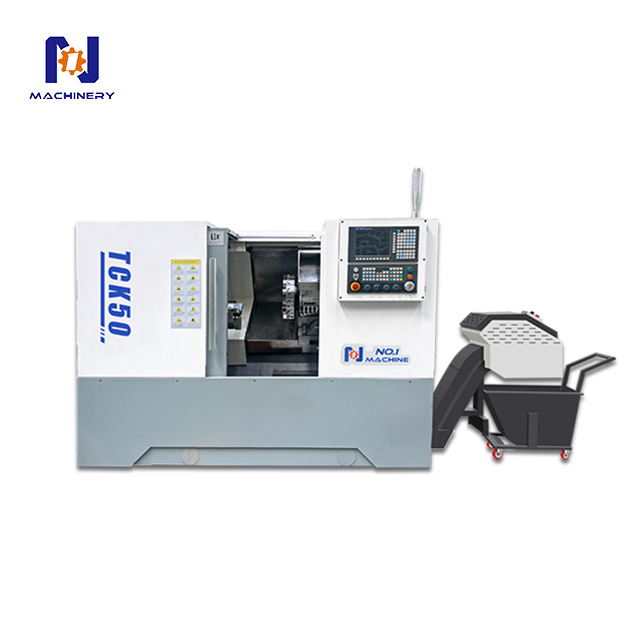

TCK50A Eğimli Yataklı CNC Torna Makinası

İsteğe bağlı yapılandırma:

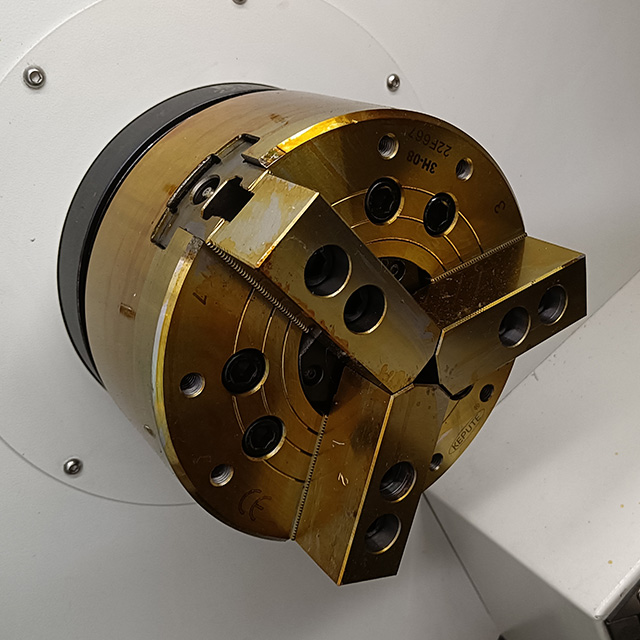

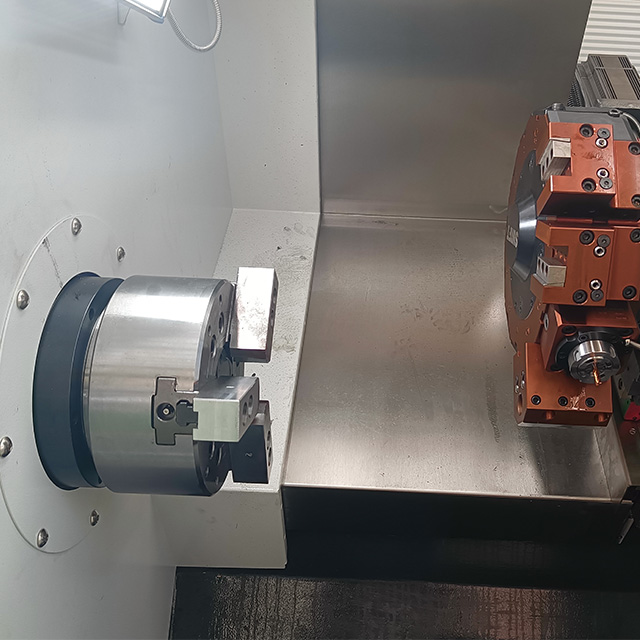

• İş Mili Ünitesi A2-8/10-linç Hidrolik Ayna

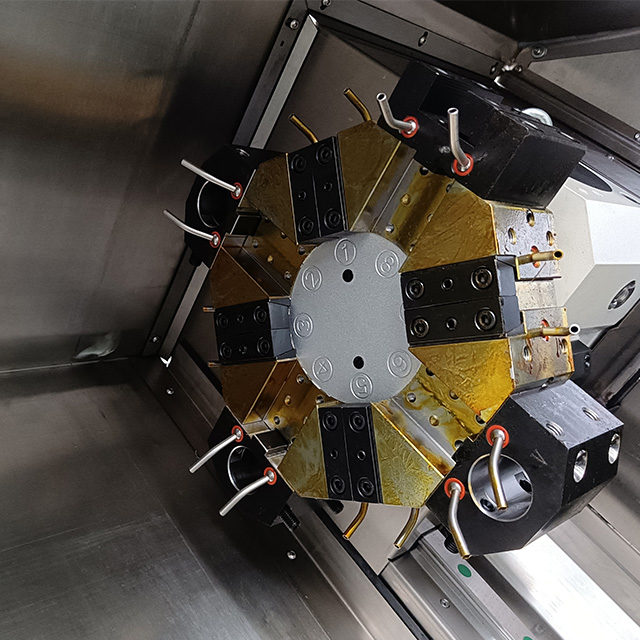

• 12 İstasyonlu Güç Kulesi

• Sistem:SYNTEL,Mitsubishi,Siemens,FANUC

• Opsiyonel Zincir Talaş Alma Makinası

• Takım Ayarlama Alet/İş Parçası Ölçümü

• Ürün Modeli	Birim	TCK50A
  Yatağın maksimum dönüş çapı	mm	500
  Maksimum kesme uzunluğu	mm	500
  Maksimum kesme çapı	mm	360
  Kaykayda maksimum dönüş çapı	mm	300
  Standart kesme çapı	mm	240
  Mil ucu tipi	-	A2-6
  Mil deliği çapı	mm	65
  Maksimum çubuk geçiş çapı	mm	50
  Tek iş mili mili kutusu-iş mili hız aralığı	devir/dakika	50-4500
  Tek milli iş mili kutusu-iş mili maksimum çıkış torku	nm	177
  Ana motor çıkış gücü	kw	11/15
  Standart Ayna çapı	inç	8''
  X/Z ekseni hızı	mm/dak	30/30
  X/Z Ekseni vuruşu	mm	200/550

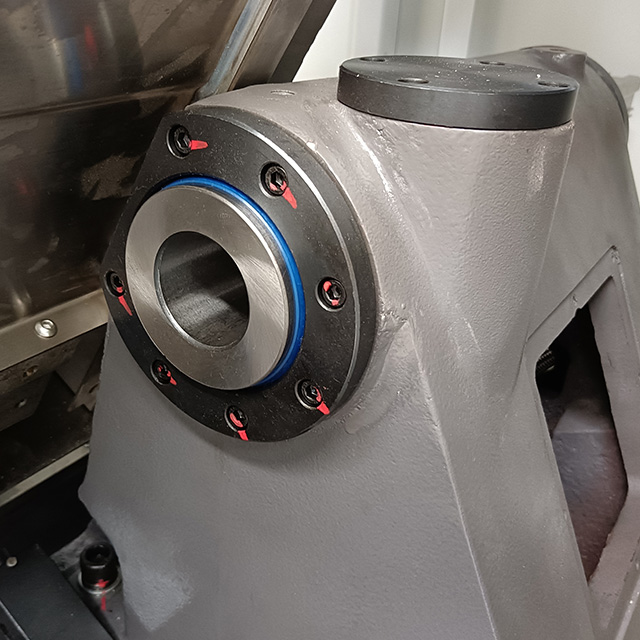

  Kuyruk yolculuğu	mm	450
  Kuyruk koltuğu kol stroku	mm	60
  Punta mili deliğinin konikliği	-	MT4
  Standart takım tutucu formu	-	12 istasyonlu güç kulesi
  Elektrikli el aletlerinin maksimum delme kapasitesi	mm	12*0,2
  Elektrikli el aletlerinin maksimum kılavuz çekme kapasitesi	mm	M10*1,5
  Maksimum frezeleme  elektrikli aletlerin kapasitesi	mm	12*10*40
  Takım boyutları-silindirik cutters	mm	25*25
  Takım boyutu-delik işleme barası çapı	mm	40/32/25/20
  Kesici kafa yakınlarda seçilebilir mi?	mm	EVET
  Takım tezgahının ağırlığı	kilogram	3100
  Maksimum yük taşıyan disk sınıfı	kilogram	150
  Maksimum yatak mili sınıfı	kilogram	400
  Takım tezgahı boyutları	mm	3660*2200*2150
