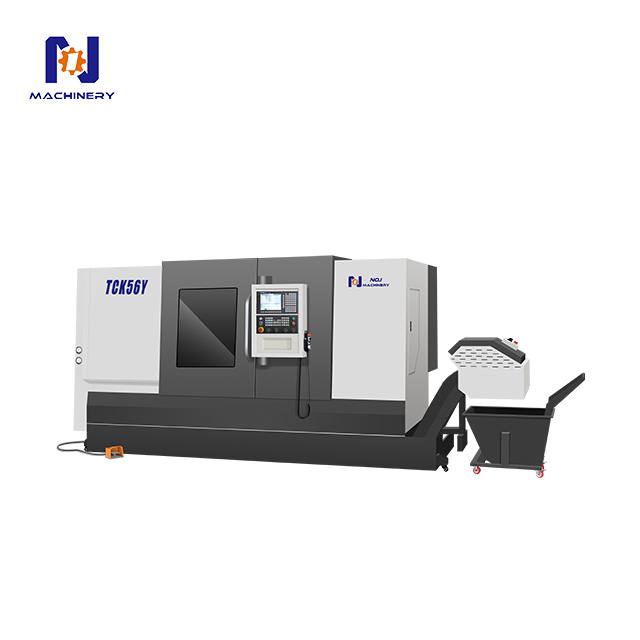

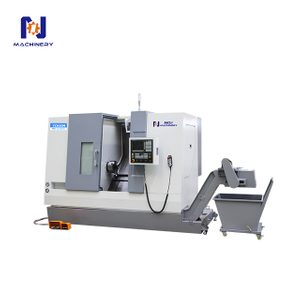

TCK56Y Eğimli Yataklı CNC Torna Tezgahı Torna ve Freze Tezgahı

İsteğe bağlı yapılandırma:

• Mil Ünitesi A2-8

• Servo Programlanabilir Punta


• Sistem:SYNTEL,Mitsubishi,Siemens,FANUC

• Opsiyonel Zincir Talaş Alma Makinası

• Takım Ayarlama Alet/İş Parçası Ölçümü

• Ürün Modeli	Birim	TCK56Y
  Yatağın maksimum dönüş çapı	mm	560
  Maksimum kesme uzunluğu	mm	500/1000
  Maksimum kesme çapı	mm	280
  Kaykayda maksimum dönüş çapı	mm	350
  Standart kesme çapı	mm	280
  Mil ucu tipi	-	A2-6
  Mil deliği çapı	mm	65
  Maksimum çubuk geçiş çapı	mm	50
  Tek milli iş mili kutusu-iş mili hız aralığı	devir/dakika	50-4500
  Tek milli iş mili kutusu-iş mili maksimum çıkış torku	nm	177
  Ana motor çıkış gücü	kw	11/15

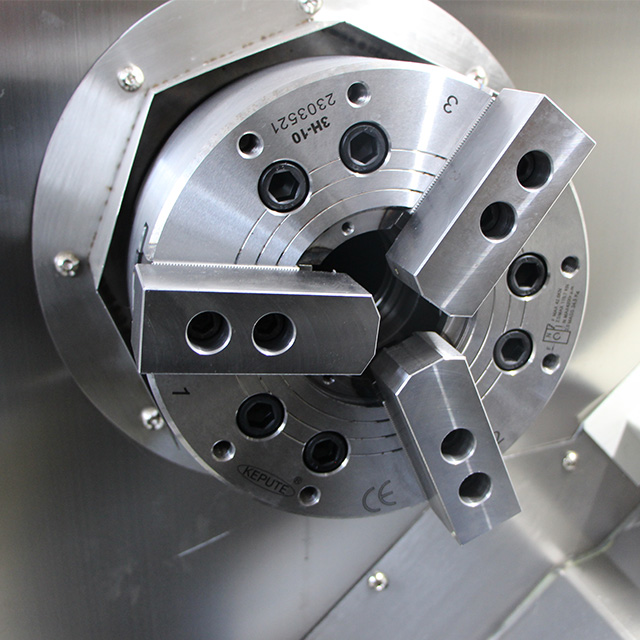

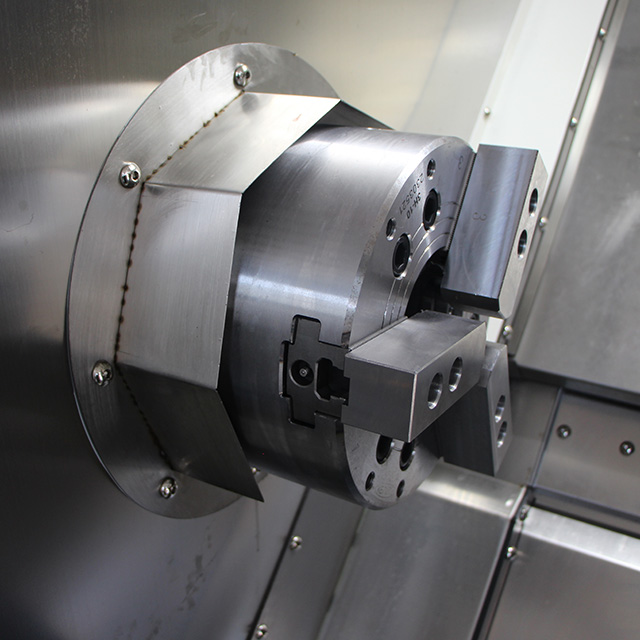

  Standart Ayna çapı	inç	8''
  X/Z ekseni hızı	mm/dak	30/12/30
  X/Z Ekseni vuruşu	mm	200/±55/500-1000

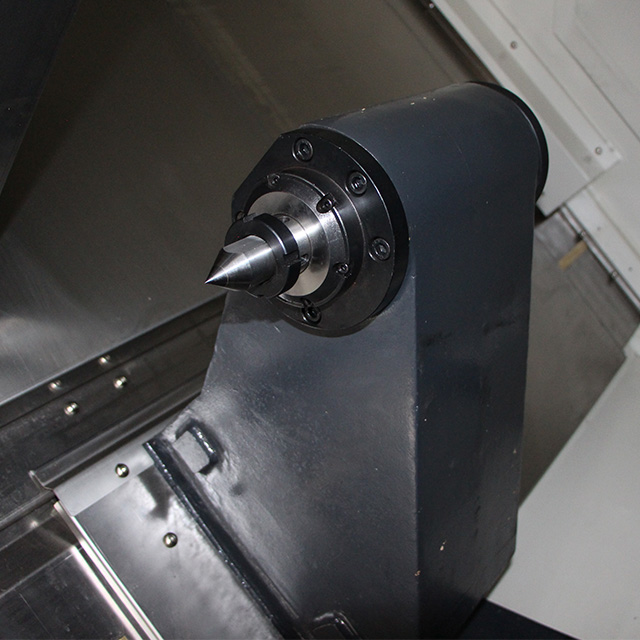

  Kuyruk yolculuğu	mm	450/900
  Kuyruk koltuğu kol stroku	mm	60
  Punta mili deliğinin konikliği	-	MT5

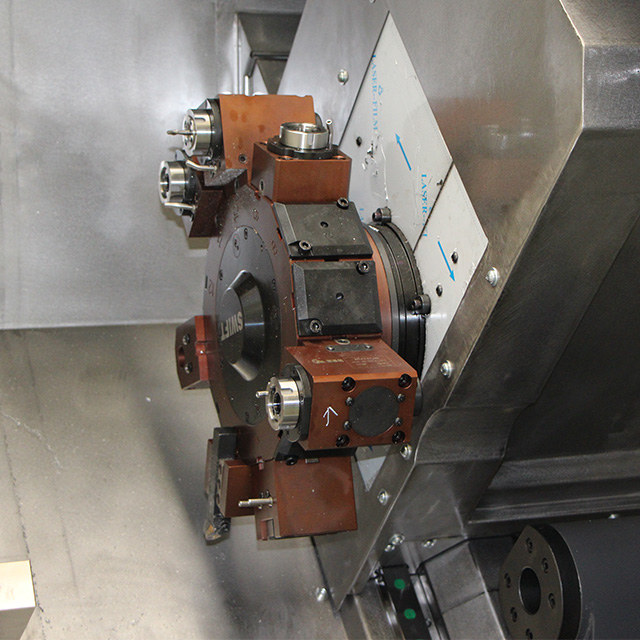

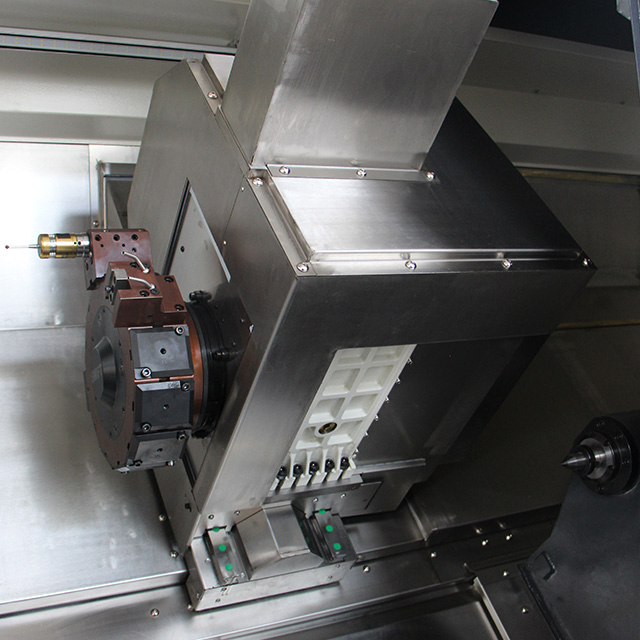

  Standart takım tutucu formu	-	12 istasyonlu güç kulesi
  Elektrikli el aletlerinin maksimum delme kapasitesi	mm	12*0,2
  Elektrikli el aletlerinin maksimum kılavuz çekme kapasitesi	mm	M10*1,5
  Maksimum frezeleme  elektrikli aletlerin kapasitesi	mm	10*10*40
  Takım boyutları-silindirik cutters	mm	25*25
  Takım boyutu-delik işleme barası çapı	mm	25
  Kesici kafa yakınlarda seçilebilir mi?	mm	EVET
  Takım tezgahının ağırlığı	kilogram	3800/4300
  Maksimum yük taşıyan disk sınıfı	kilogram	200
  Maksimum yatak mili sınıfı	kilogram	500
  Takım tezgahı boyutları	mm	3100/3570*1860*1850
