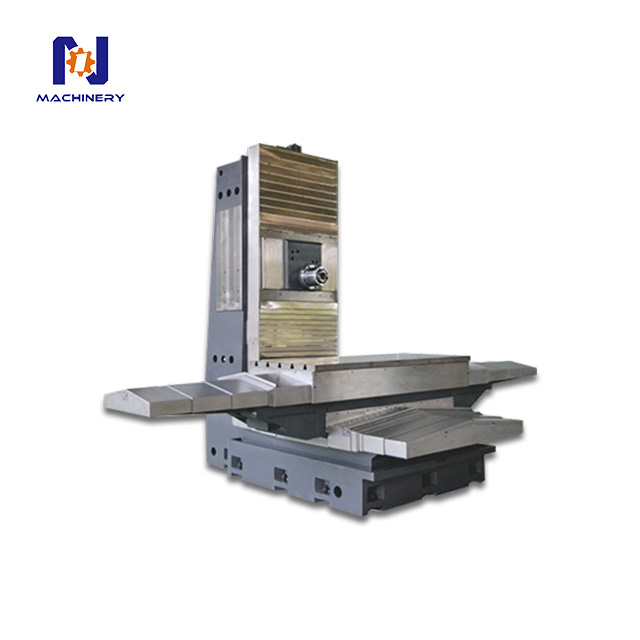

HMC1290 Yatay İşleme Merkezi

İsteğe bağlı yapılandırma:

• Mil ünitesi: KENTURN/OKADA/VOLIS

• Alet silindiri:TENIO


• Rulman:SKF/NACHI

• Kaplin:R+W

• Takım magazini:OKADA/AIMACH

• Kurşun vida: HIWIN/PMI

• Doğrusal raylar:HIWIN/PMI

• Yağlama pompası:HERG


• Elektrik:Schneider

• Ürün Modeli	Birim	HMC1290
  Çalışma masasının boyutu	mm	1360*700
  Masanın etrafında dolaşmak	mm	1200
  Tezgahın ileri ve geri hareketi	mm	900
  Mil kutusunun yukarı ve aşağı hareketi	mm	700
  İş mili merkezinden çalışma tezgahı yüzeyine kadar olan mesafe	mm	140-1040
  İş mili ucundan tabla merkezine kadar olan mesafe	mm	150-850
  Masa için T şeklinde oluk	mm	5-18*122
  Maksimum yük taşıyan tabla	kilogram	1000
  Ana motor gücü	kw	15/18,5
  Mil Koniği		BT50
  Mil hızı	devir/dakika	6000
  Kesme ilerleme hızı	mm/dak	1-10000
  Hızlı hız	m/dak	20/12/20
  X/Y/Z bilyalı vida özellikleri	-	2010/5010/5010
  X/Z Ekseni ray özellikleri	-	55/45
  Takım Magazini	-	Disk
  Maksimum takım çapı	mm	112/200
  Maksimum çok uzunluk	mm	400
  Aletin maksimum ağırlığı	kilogram	18
  Takım değiştirme süresi	saniye	3
  Takım tezgahının minimum ayar birimi	mm	0.001
  X/Y/Z yönlendirme doğruluğu	mm	±0.0075
  X/Y/Z tekrarlanan konumlandırma doğruluğu	mm	±0.005
  B ekseni konumlandırma doğruluğu (tablo dönüşü)	。	10。
  B ekseni tekrarlanan konumlandırma doğruluğu (tablo döndürme)	。	5。
  Takım tezgahının ağırlığı	kilogram	10000
  Dış boyutlar	mm	4800*3400*3100
