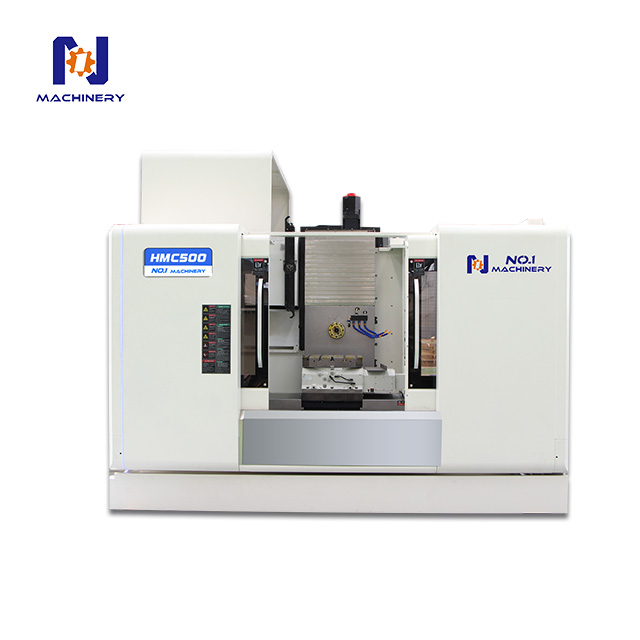

Yatay İşleme Merkezi HMC500

İsteğe bağlı  yapılandırma:

• Mil ünitesi:KENTURN/OKADA/VOLIS

• Alet silindiri:TENIO

• Rulman:SKF/NACHI

• Kaplin:R+W

• Takım magazini:OKADA/AIMACH

• Kurşun vida: HIWIN/PMI

• Doğrusal raylar:HIWIN/PMI

• Yağlama pompası:HERG

• Kılavuz rayı koruması: Haidong

• Elektrik:Schneider

• Ürün Modeli	Birim	HMC500
  Çalışma masasının boyutu	mm	500*500
  Tablo mezuniyeti	mm	1。*360
  Masadaki maksimum yük	kilogram	600
  Çalışma masası sayısı		1
  X/Y/Z ray genişliği	mm	45/45/45
  X/Y/Z vida çapı	mm	4012/5012/4012
  X/Y/Z Ekseni vuruşu	mm	1100*700*600
  X/Y/Z motor torku	mm	15/28/28
  İş mili yüzünden tablaya olan mesafe	mm	20-720
  İş mili merkezinden sütuna olan mesafe	mm	50-750
  Kesme ilerleme hızı	mm/dak	1-10
  X/Y/Z ekseni hızlı besleme	mm/dak	24/24/24
  Mil ve konik	mm	BT40-150
  Mil motor gücü	kw	11
  Maksimum iş mili hızı	devir/dakika	8000
  Takım Magazini Formu	-	Disk
  Maksimum takım çapı/ağırlığı	mm/kg	79-120/8
  Takım değiştirme süresi	saniye	2.5
  Konumlandırma doğruluğu	mm	0.008
  Konumlandırma doğruluğunu tekrarlayın	mm	0.005
  En küçük konumlandırma birimi	mm	0.001
  Takım tezgahının ağırlığı	kilogram	7800
  Dış boyutlar	mm	3150*2550*2900
