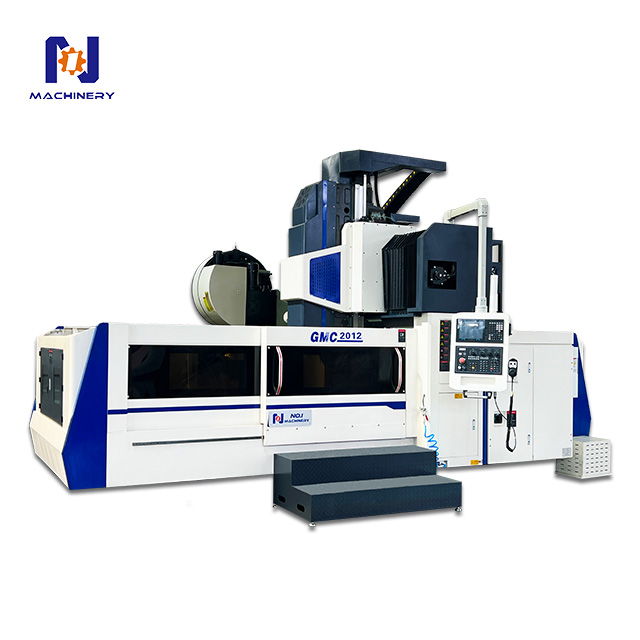

Portal İşleme Merkezi GMC2012
NO.1 MACHINERY
8426193000
Ayrıntılı yapılandırma
Mil ünitesi: KENTURNADA/VOLIS
Alet silindiri:TENIO
Rulman: SKF/NACHI
Kaplin: R+W
Takım magazini: OKADA/AIMACH
Kurşun vida: HINWIN/PMI
Lineer ray: HIWIN/PMI
Yağlama pompası: HERG
Kılavuz rayı koruması: Haidong
Elektrik: Schneider
Ürün modeli | Birim | GMC2012 | |
Çalışma masasının boyutu | mm | 1000*2000 | |
(X)Thareket yönü vuruşunu yapabilen | mm | 2000 | |
(Y) İş mili kızağı hareket yönü stroku | mm | 1300(1450) | |
(Z)İş mili yukarı ve aşağı hareket yönü stroku | mm | 800 | |
Portal genişliği | mm | 1300 | |
Yüksek Portal | mm | 1060 | |
İş mili uç yüzü ile çalışma tezgahı yüzeyi arasındaki mesafe | mm | 190-990 | |
Masa için T şeklinde oluk | mm | 7-22-140 | |
Mil özellikleri | - | BT50-190 | |
Mil iletim modu | Kemer | devir/dakika | 6000;(1.5:1) |
ZF+Kemer | 6000;(4:1) | ||
Dişli Kafası | 6000;(4.4:1) | ||
Hızlı hareket eden besleme hızı | m | 15 | |
Kesme ilerleme hızı | m | 10 | |
X/Y/Z ekseni bilyalı kılavuz göstergesi/adım | mm | 6310/5010/5010 | |
X/Y/Z ekseni göstergesi/kaydırıcı miktarı | - | X: 45/8 Makaralı ray Y: 45/8 Makaralı ray Z: Dikdörtgen koç | |
X/y/z ekseni servo motor sürücü modu ve sürücü oranı | - | Doğrudan | |
İş mili motoru önerilir | kw | 22 | |
X/Y/Z üç fazlı servo motor önerilir | NM | 38/30/30 | |
Optik makinenin boyutu | mm | 4450*2400*3320 | |
Yük taşıyan masa | T | 3 | |
Döküm Makinası | T | 12 | |
