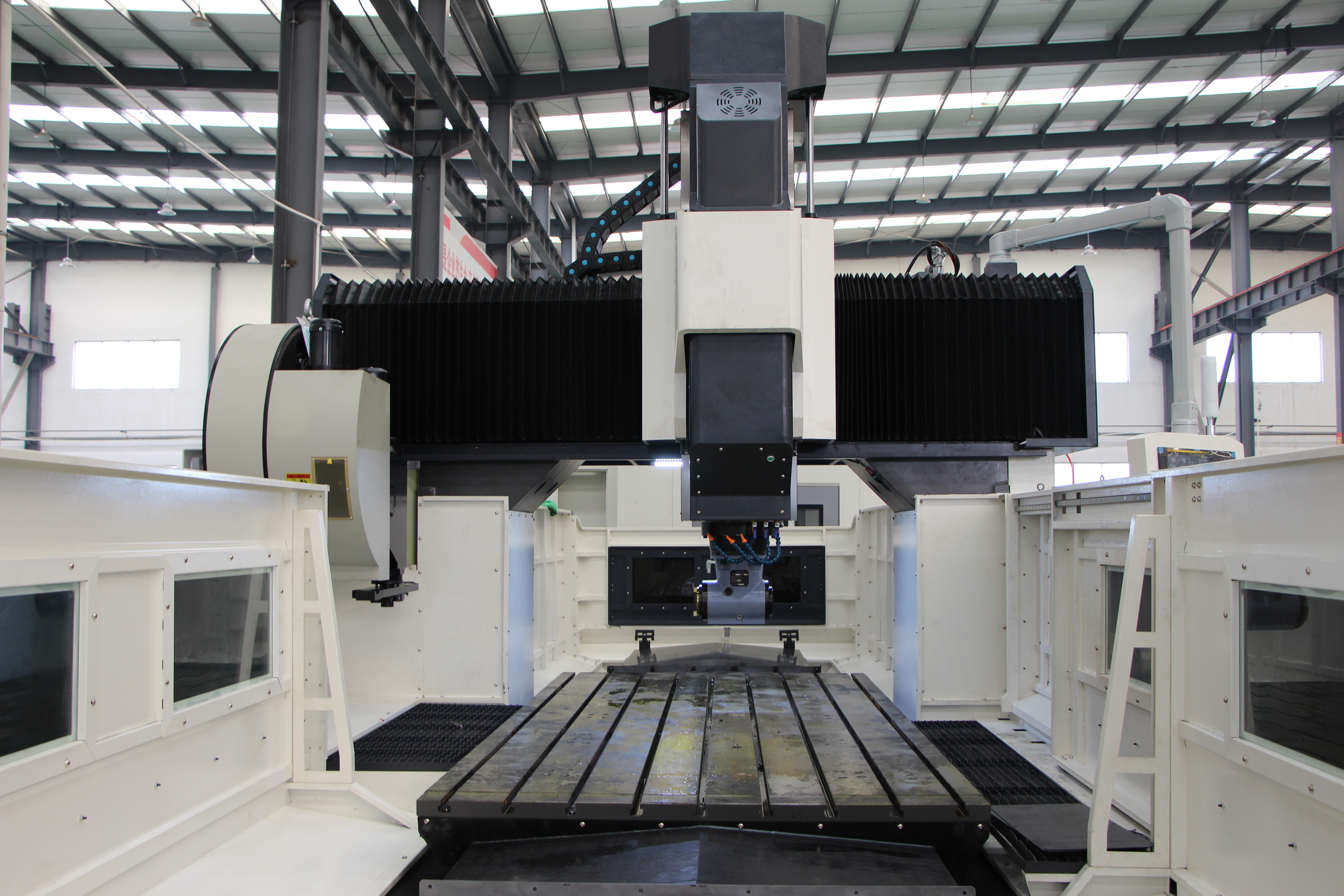

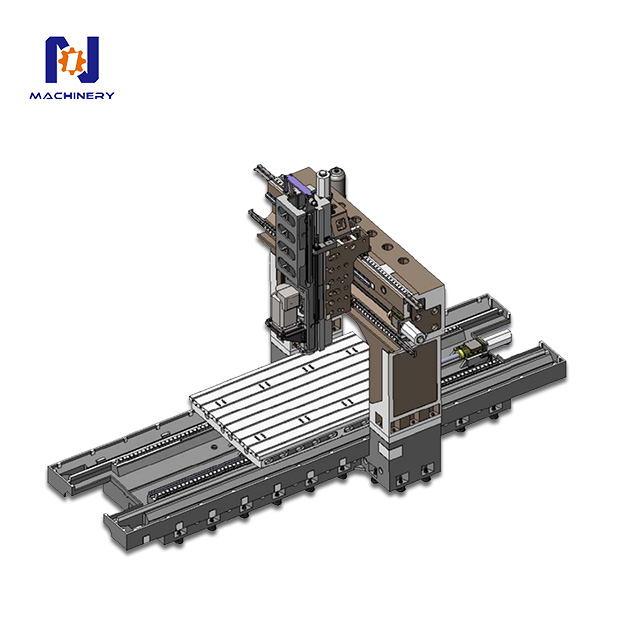

Portal İşleme Merkezi GMC5025

Ayrıntılı yapılandırma

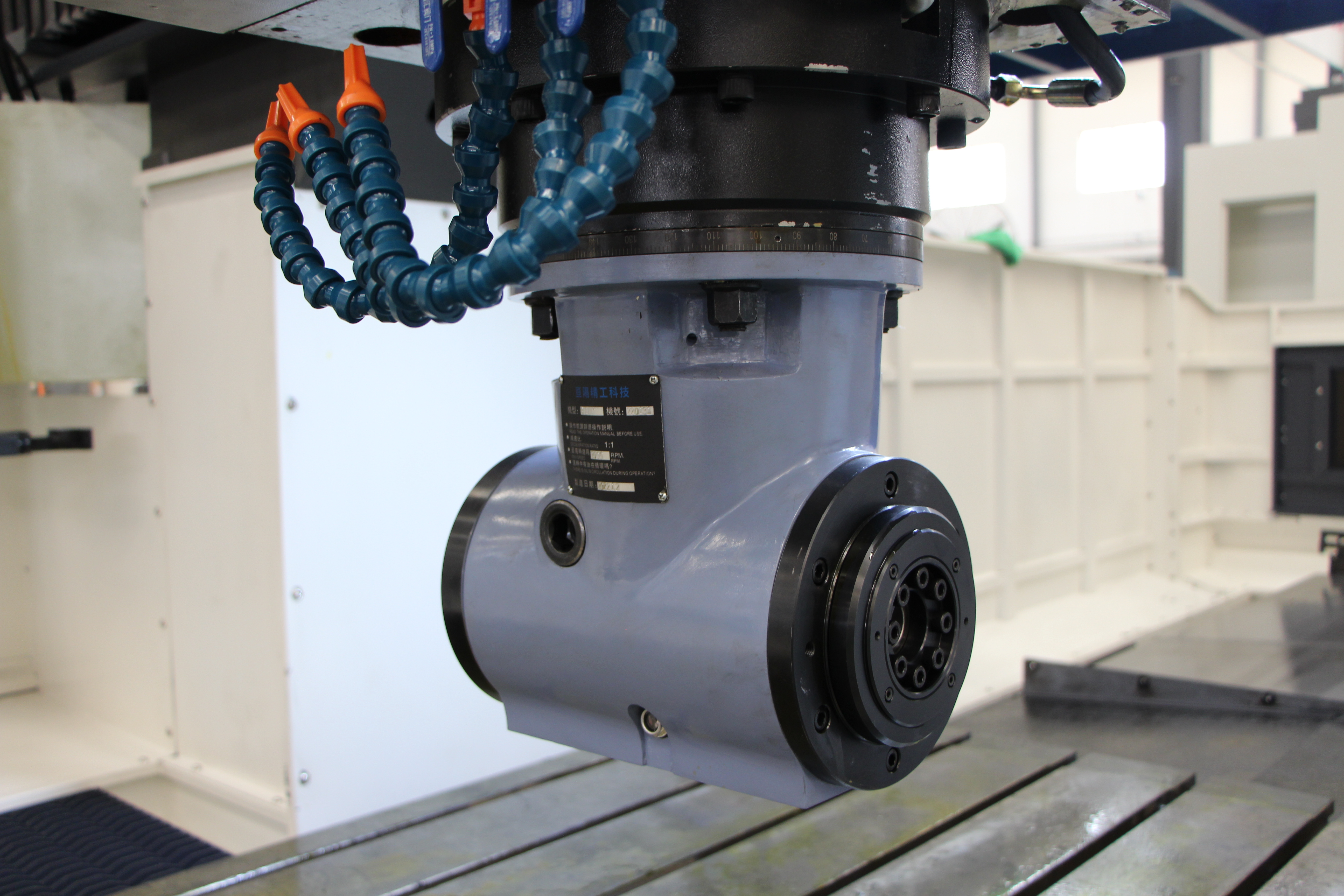

• Mil ünitesi: KENTURN/OKADA/VOLIS

• Alet silindiri:TENIO

• Rulman: SKF/NACHI

• Kaplin: R+W

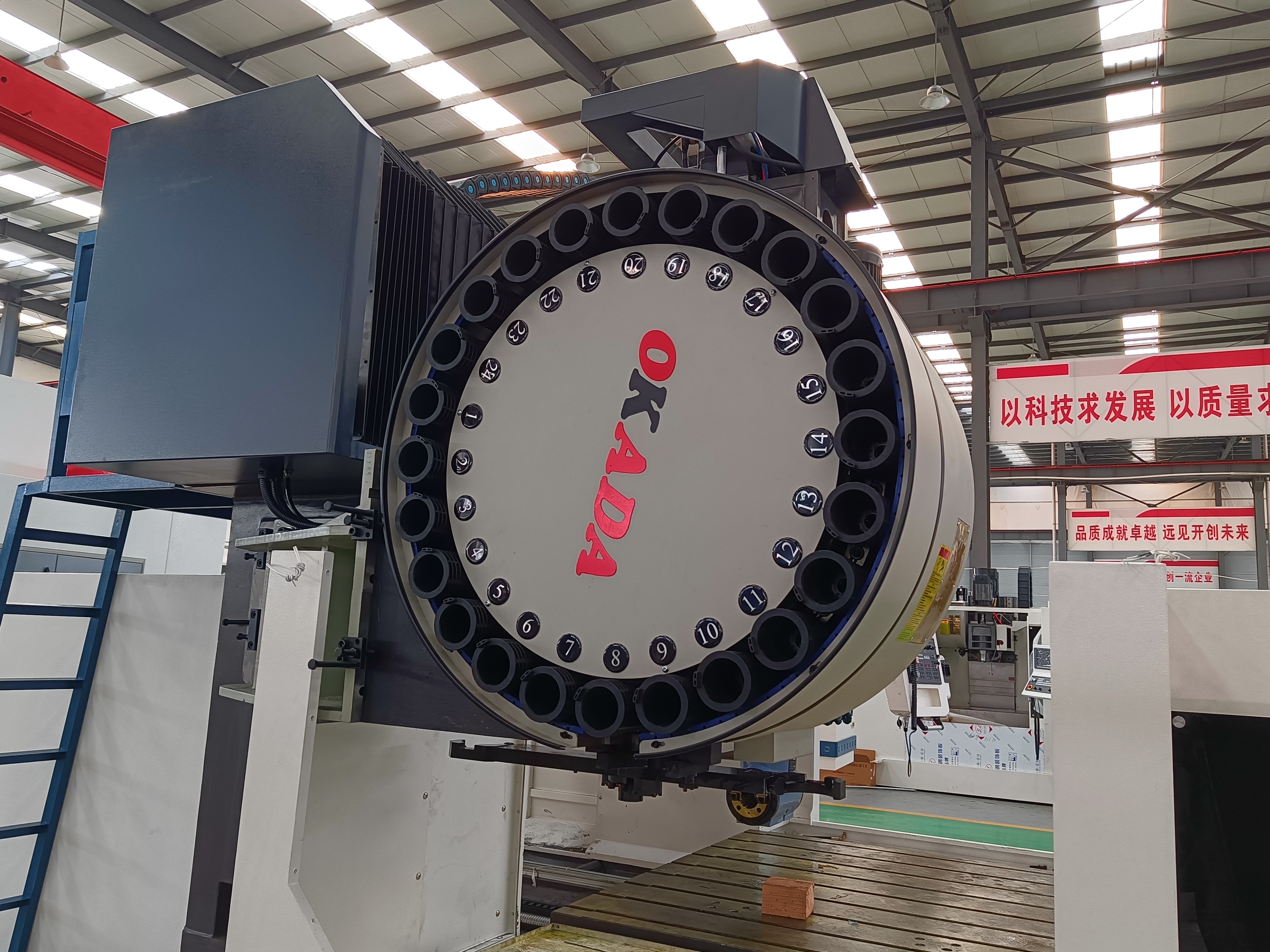

• Takım magazini: OKADA/AIMACH

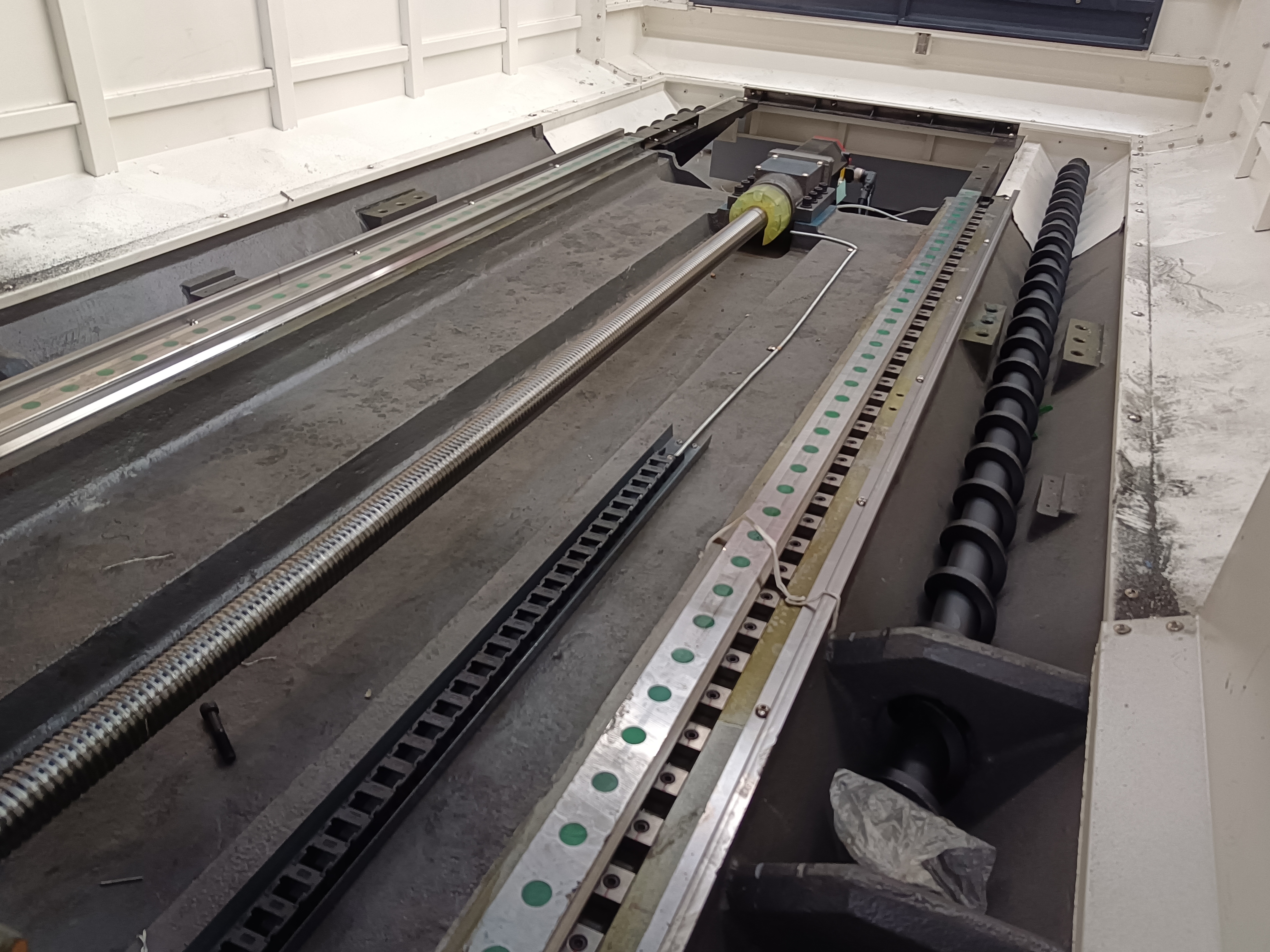

• Kurşun vida: HINWIN/PMI

• Doğrusal ray: HIWIN/PMI

• Yağlama pompası: HERG

• Kılavuz rayı koruması: Haidong

• Elektrik: Schneider

• Ürün modeli		Birim	GMC5025

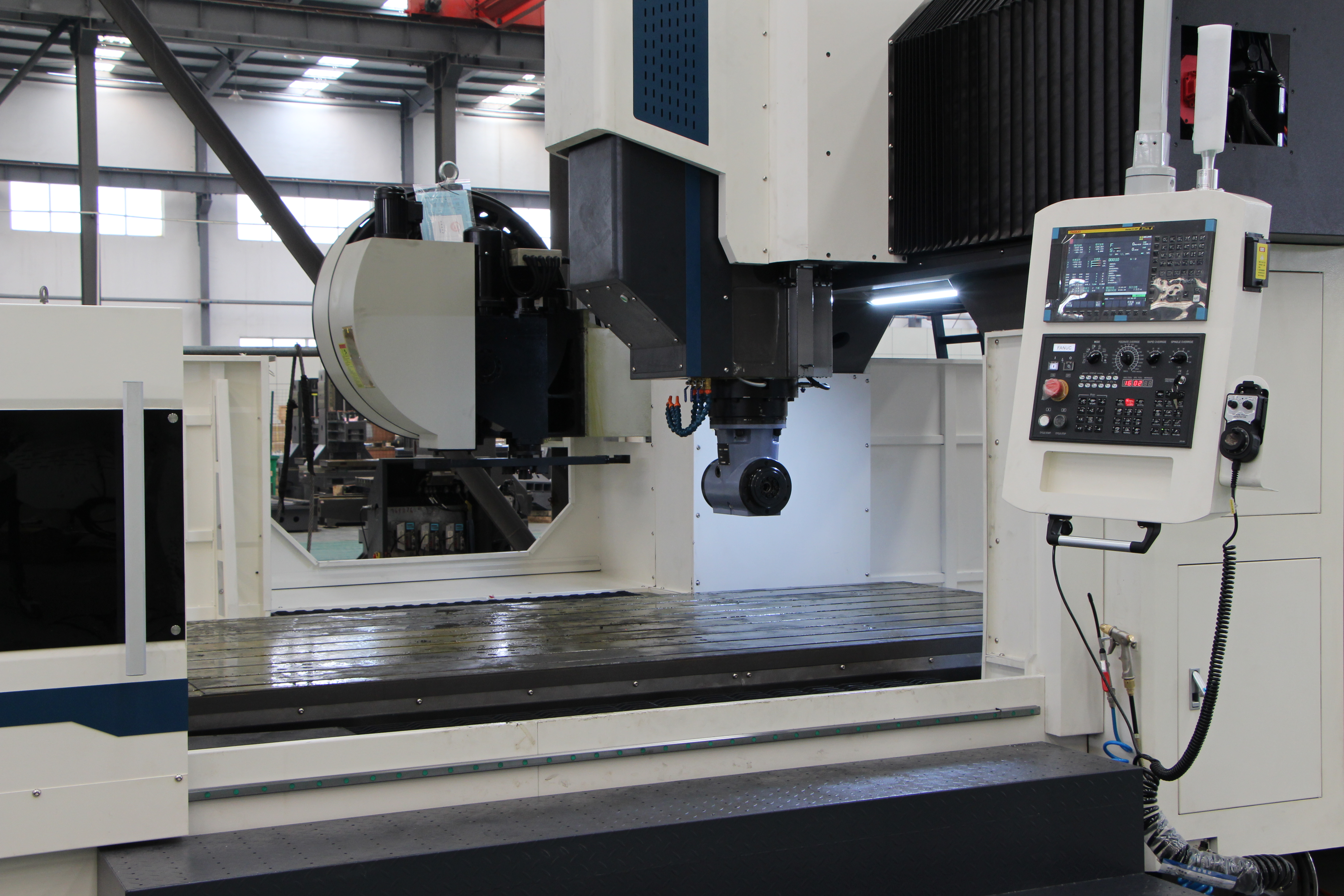

  Çalışma masasının boyutu		mm	2300*5000
  (X)Tablo hareket yönü vuruşu		mm	5000
  (Y) Mil  slayt hareket yönü vuruşu		mm	2700(3050)
  (Z) İş mili yukarı ve aşağı hareket yönü stroku		mm	1000
  Portal genişliği		mm	2700
  Yüksek Portal		mm	1400
  İş mili uç yüzü ile çalışma tezgahı yüzeyi arasındaki mesafe		mm	280-1280(180/250/300/430)
  Masa için T şeklinde oluk		mm	11-28*200
  Mil özellikleri		-	BT50-200
  Mil iletim modu	Kemer	devir/dakika	6000;(1.5:1)
  	ZF+Kemer		6000;(4:1)
  	Dişli Kafası		6000;(4.4:1)
  Hızlı hareket eden besleme hızı		m	10
  Kesme ilerleme hızı		m	6
  X/Y/Z ekseni bilyalı kılavuz göstergesi/adım		mm	8020/6312/5010
  X/Y/Z ekseni göstergesi/kaydırıcı miktarı		-
  X/Y/Z ekseni servo motor sürücü modu ve sürücü oranı		-	X: Kayış tahrikli(4:1)/(2,5:1) Y:Doğrudan tahrik(1:1)/(3:1) Z:Doğrudan tahrik(1:1）
  İş mili motoru önerilir		kw	22
  X/Y/Z üç fazlı servo motor önerilir		NM	50/40/30
  Optik makinenin boyutu		mm	10555*4420*4130
  Yük taşıyan masa		T	15
  Döküm Makinası		T	43
