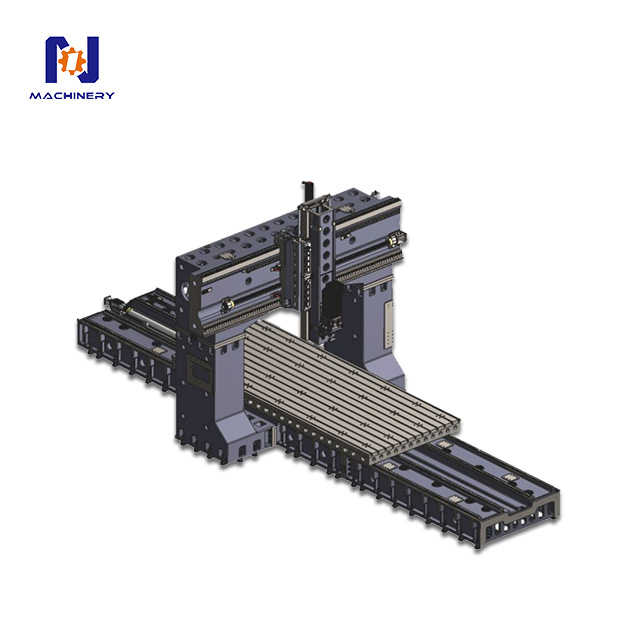

Portal İşleme Merkezi GMC6032

Ayrıntılı yapılandırma

• Mil ünitesi: KENTURN/OKADA/VOLIS

• Alet silindiri:TENIO

• Rulman: SKF/NACHI

• Kaplin: R+W

• Takım magazini: OKADA/AIMACH

• Kurşun vida: HINWIN/PMI

• Lineer ray: HIWIN/PMI

• Yağlama pompası: HERG

• Kılavuz rayı koruması: Haidong

• Elektrik: Schneider

• Ürün modeli		Birim	GMC6032
  Çalışma masasının boyutu		mm	2500*6000
  (X)Tablo hareket yönü vuruşu		mm	6000
  (Y) Mil  slayt hareket yönü vuruşu		mm	3200
  (Z) İş mili yukarı ve aşağı hareket yönü stroku		mm	1250
  Portal genişliği		mm	3200
  Yüksek Portal		mm	1780
  İş mili uç yüzü ile çalışma tezgahı yüzeyi arasındaki mesafe		mm	350-1600
  Masa için T şeklinde oluk		mm	Orta:11-28X200 Çekme kenarları:1-28X180
  Mil özellikleri		-	BT50-200
  Mil iletim modu	Kemer	devir/dakika	6000;(4:1)
  	ZF+Kemer		6000;(1.5:1)
  	Dişli Kafası		6000;(4.4:1)
  Hızlı hareket eden besleme hızı		m	8
  Kesme ilerleme hızı		m	5
  X/Y/Z ekseni bilyalı kılavuz göstergesi/adım		mm	X:10020 Y:8020
  X/Y/Z ekseni göstergesi/kaydırıcı miktarı		-	X: 55/28 ;4 Makaralı ray Y: 55/8 ;2 Makaralı ray Z: Dikdörtgen koç
  X/Y/Z ekseni servo motor sürücü modu ve sürücü oranı		-	X: 7:1 Planet dişli Y:4:1 Planet dişli Z:3:1 Planet dişli
  İş mili motoru önerilir		kw	30
  X/Y/Z üç fazlı servo motor önerilir		NM	60/40/30
  Optik makinenin boyutu		mm	12440*54009*4980
  Yük taşıyan masa		T	25
  Döküm Makinası		T	76
