Portal İşleme Merkezi GMC2518
NO.1 MACHINERY
8426193000
Ayrıntılı yapılandırma

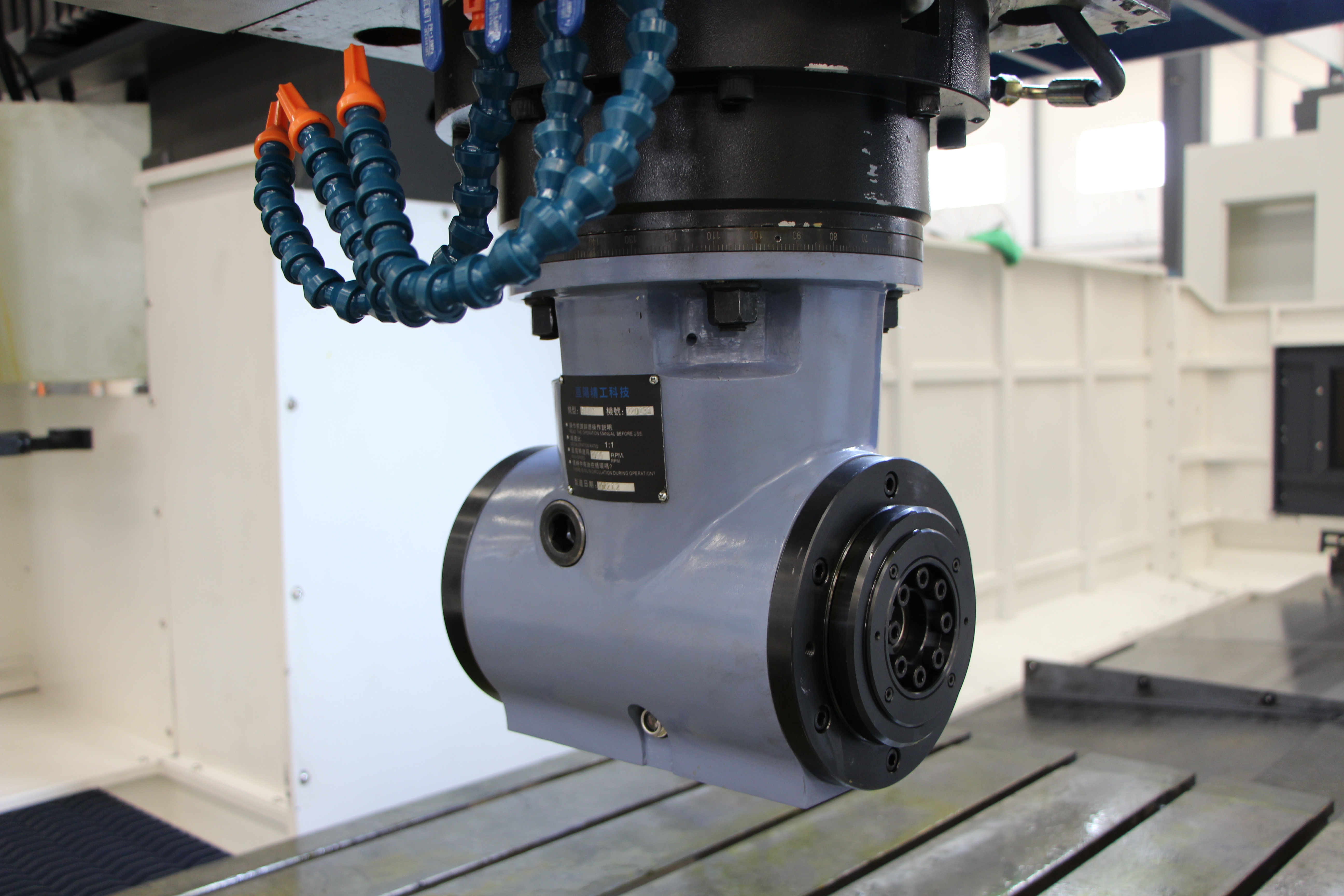

Mil ünitesi: KENTURNADA/VOLIS
Alet silindiri:TENIO
Rulman: SKF/NACHI
Kaplin: R+W

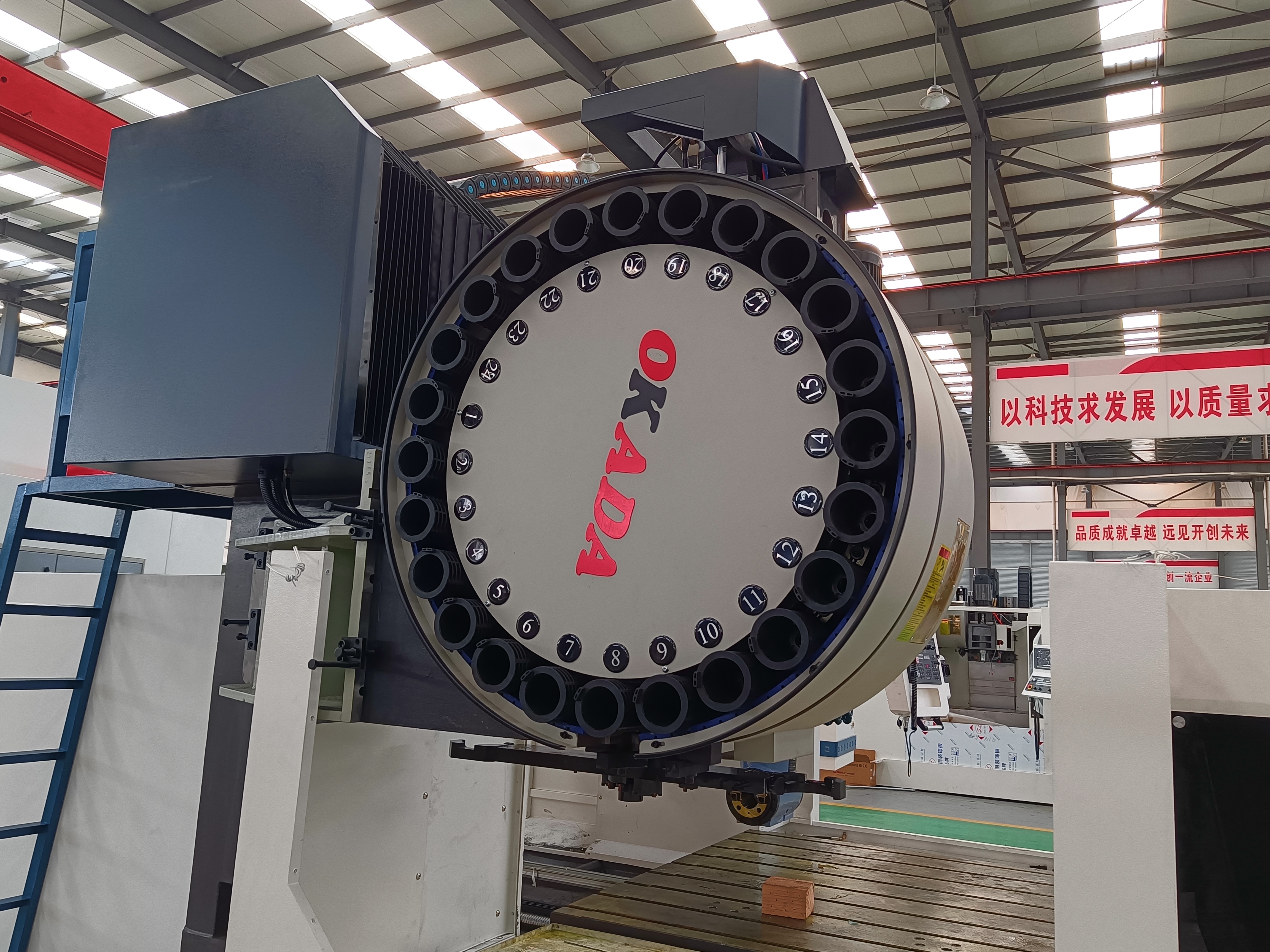

Takım magazini: OKADA/AIMACH
Kurşun vida: HINWIN/PMI
Lineer ray: HIWIN/PMI
Yağlama pompası: HERG
Kılavuz rayı koruması: Haidong
Elektrik: Schneider
Ürün modeli | Birim | GMC2518 | |

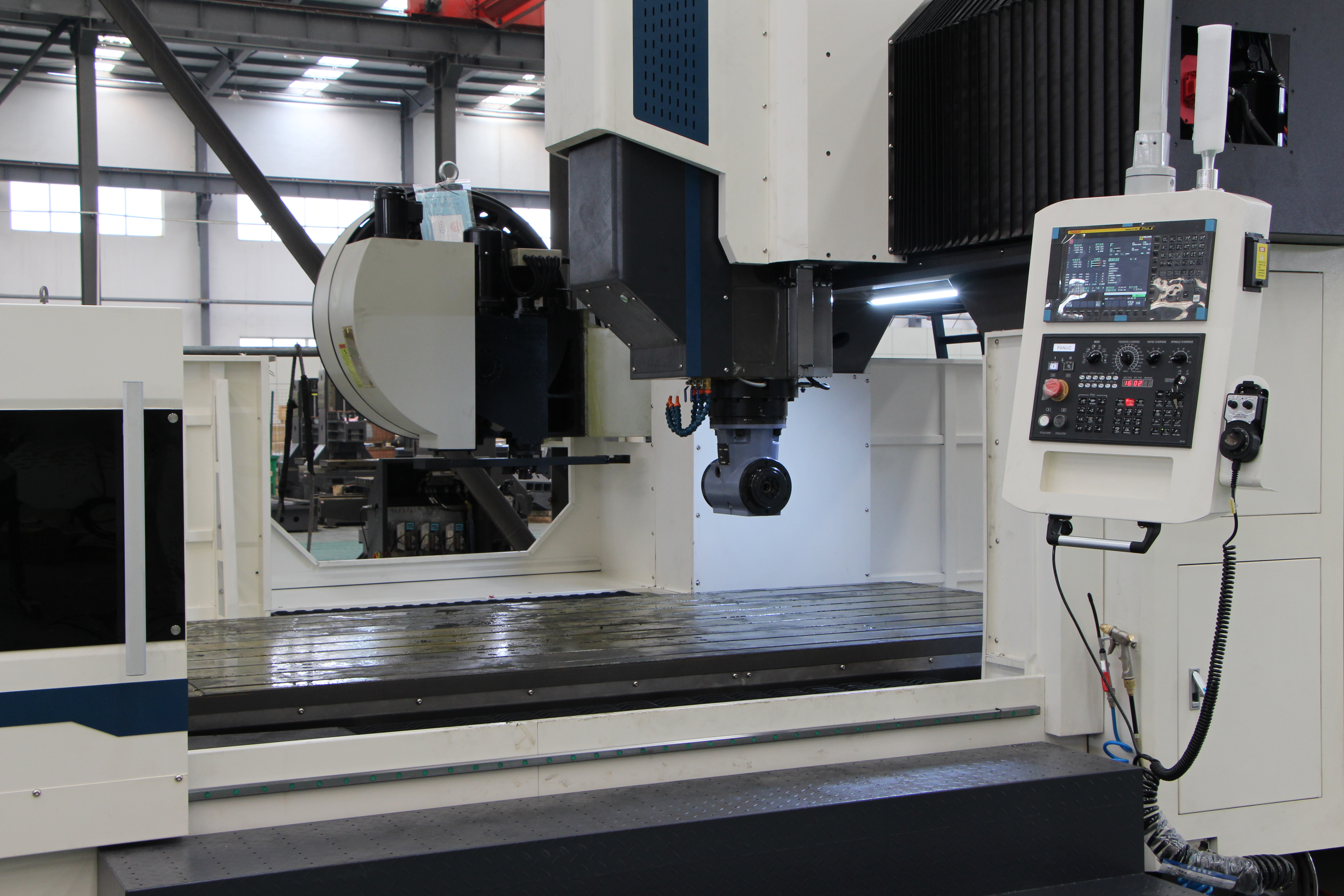

Çalışma masasının boyutu | mm | 1600*2500 | |
(X)Thareket edebilen yön vuruşu | mm | 2500 | |
(Y) Mil slayt hareket yönü vuruşu | mm | 1800(2000) | |
(Z)İş mili yukarı ve aşağı hareket yönü stroku | mm | 1000 | |

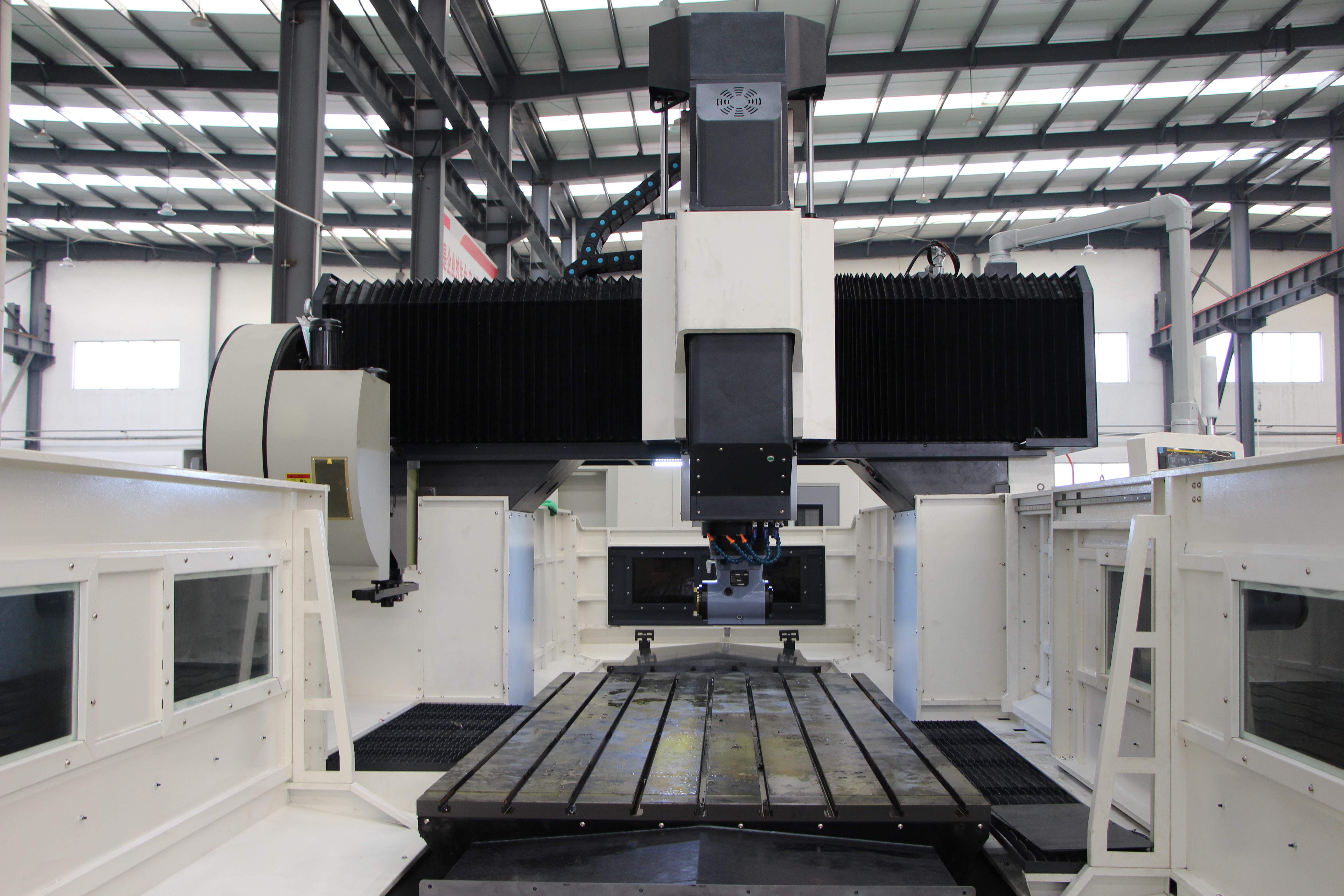

Portal genişliği | mm | 1800 | |
Yüksek Portal | mm | 1300 | |
İş mili uç yüzü ile çalışma tezgahı yüzeyi arasındaki mesafe | mm | 150-1150 | |
Masa için T şeklinde oluk | mm | 9-22*180 | |
Mil özellikleri | - | BT50-190 | |
Mil iletim modu | Kemer | devir/dakika | 6000;(1.5:1) |
ZF+Kemer | 6000;(4:1) | ||
Dişli Kafası | 6000;(4.4:1) | ||
Hızlı hareket eden besleme hızı | m | 15 | |
Kesme ilerleme hızı | m | 10 | |
X/Y/Z ekseni bilyalı kılavuz göstergesi/adım | mm | 6312/5010/5010 | |
X/Y/Z ekseni göstergesi/kaydırıcı miktarı | - | X: 55/8 Makaralı ray Y: 55/4 Makaralı ray Z: Dikdörtgen koç | |
X/Y/Z ekseni servo motor sürücü modu ve sürücü oranı | - | Doğrudan | |
İş mili motoru önerilir | kw | 22 | |
X/Y/Z üç fazlı servo motor önerilir | NM | 38/30/30 | |
Optik makinenin boyutu | mm | 6650*3160*3961 | |
Yük taşıyan masa | T | 7 | |
Döküm Makinası | T | 21 | |
